Дипломный проект по специальности ПГС (Промышленное и гражданское строительство) на тему «Многоэтажный жилой дом в городе Пенза»

Здание 17-этажное, прямоугольное в плане, с габаритными размерами в осях 24,0 м х 24,0 м. На первом этаже – офисные помещения. На втором – семнадцатом этажах – жилые помещения. Всего 80 квартир, в том числе однокомнатных – 32, двухкомнатных – 32, трехкомнатных – 16. Однокомнатные – 47-51 кв.м; двухкомнатные – 67-70 кв.м, трехкомнатные – 104 кв.м; высота этажа (от пола до пола): цокольного – 3,23м, первого – 3,6 м; второго-восемнадцатого – 3,0 м. Над семнадцатым этажом размещается тех. этаж. В здании предусмотрен мусоропровод. Имеются два лифта, незадымляемая лестничная клетка

Здание решено в каркасно-монолитном варианте с безбалочным перекрытием. Фундаменты выполнены на основании инженерно – геологических изысканий. Под зданием запроектирована монолитная железобетонная плита на сваях толщиной 900 мм из бетона класса В 35, F 50

Расчет каркасов здания, плит перекрытий, диафрагм жесткости производится в программном комплексе «Лира 9.6»

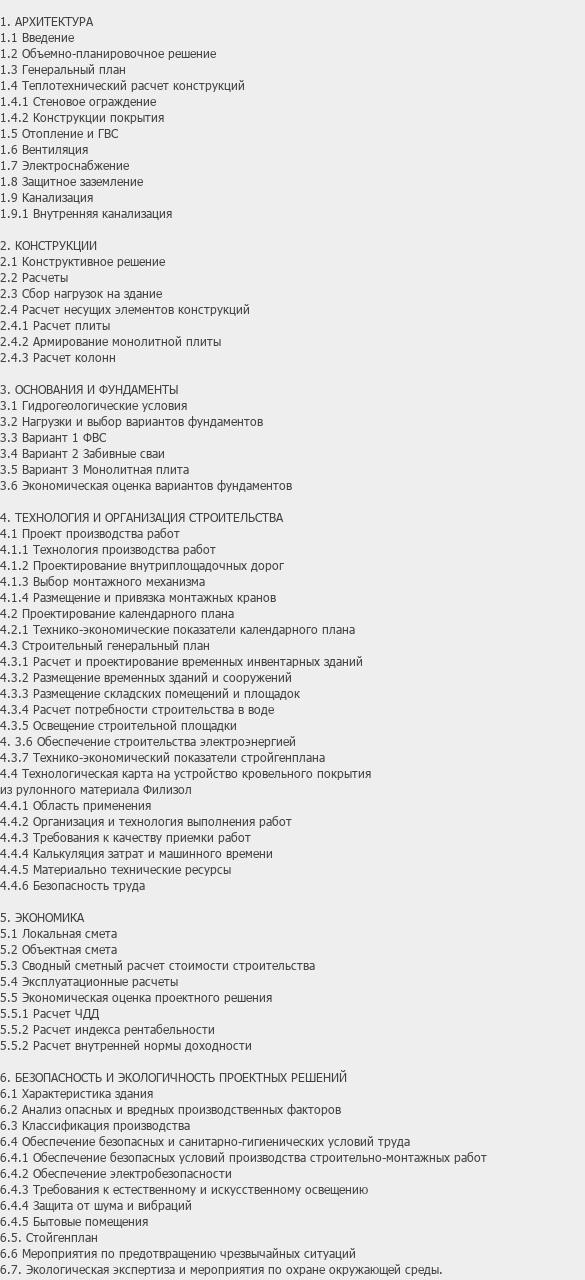

Диплом состоит из: 13 листов чертежей программы «AutoCad» и 181 листа пояснительной записки программы «Word»
